Productomschrijving

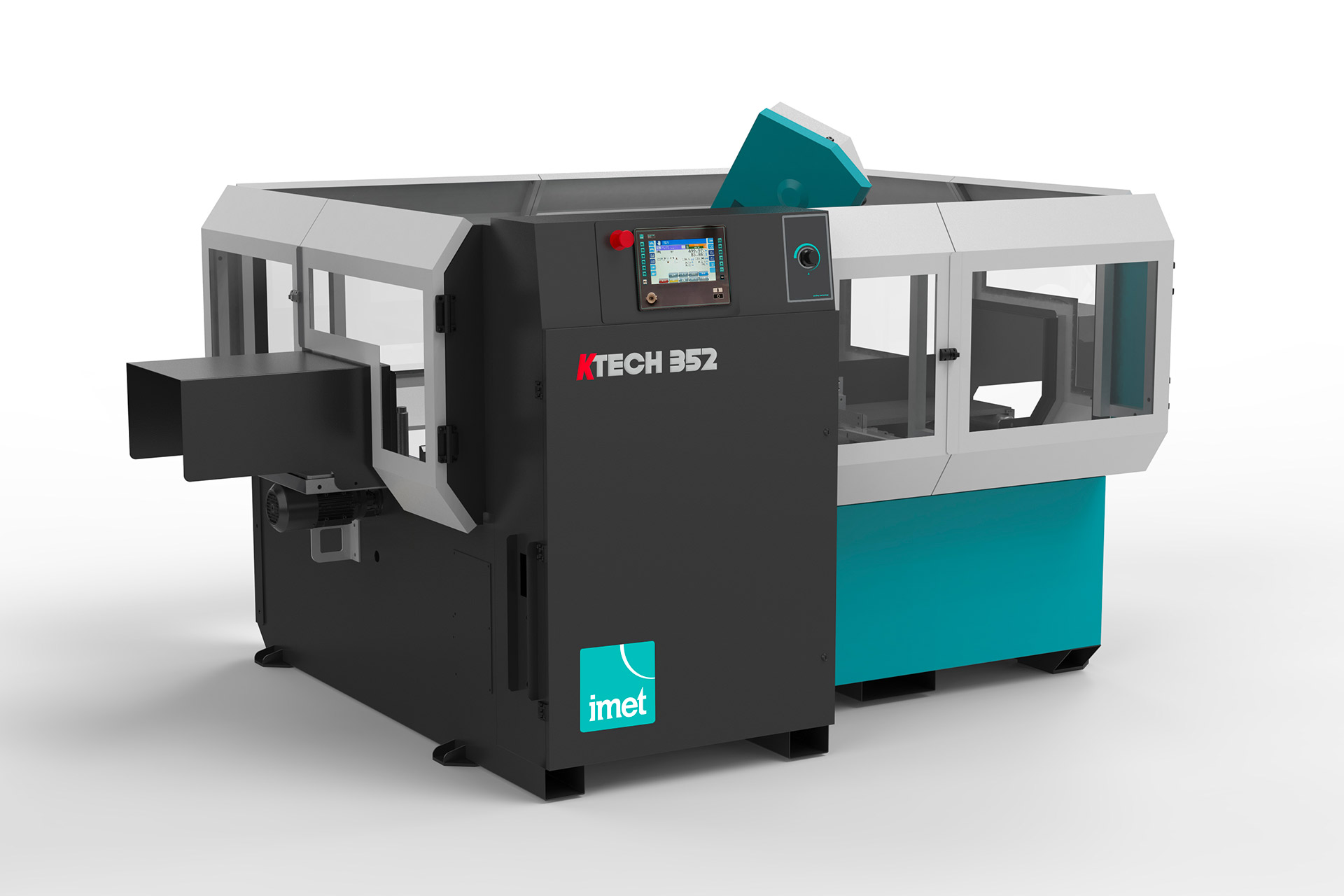

IMET bandzaagmachine K-TECH 352 F1200

De KTECH 352 F1200 is een high-performance automatische kantelbare bandzaagmachine, specifiek ontworpen voor het zagen van structureel staal en zware staalconstructies. Deze machine combineert een NC-gestuurde zaagkoprotatie met een geïntegreerde motorische voeder van 1200 mm, waardoor nauwkeurige en efficiënte zaagcycli gegarandeerd zijn. Het 10" HMI touch screen biedt een intuïtieve gebruikersinterface, waarmee complexe zaagprogramma’s eenvoudig kunnen worden geconfigureerd en gecontroleerd.

Technische specificaties:

Zaagcapaciteit bij 0°:
- Rond: Ø 305 mm
- Vierkant: 250 x 250 mm
- Rechthoekig: 350 x 200 mm
Zaagcapaciteit bij 45° links/rechts:
- Rond: Ø 225 mm
- Vierkant: 200 x 200 mm
- Rechthoekig: 200 x 200 mm
Zaagcapaciteit bij 60° links:
- Rond: Ø 170 mm
- Vierkant: 150 x 150 mm
- Rechthoekig: 165 x 100 mm
Zaagcapaciteit met bundelapparaat:
- Maximaal: 300 x 160 mm
- Minimaal: 85 x 10 mm
Zaagcapaciteit massief staal (C45) bij 0°: 200 mm
Minimale zaaglengte: 20 mm
Minimale snijdiameter: 20 mm
Minimale reststuklengte: 150 mm
Zaagblad: 3370 x 27 x 0,9 mm, gehard staal
Zaagbladspanning: 1750 kgf/cm²
Zaagbladmotor: 1,8 kW met variabele snelheid van 15 tot 100 m/min
Voedermotor (single stroke): 0,75 kW, slaglengte 1150 mm met kogelomloopspindel
Hydraulische tankinhoud: 20 liter
Koelvloeistoftank: 100 liter
Machineafmetingen (L x B x H): 2935 x 2400 x 1900 mm
Gewicht: 2100 kg

Belangrijkste kenmerken:

NC-gestuurde 4-assige besturing: Zorgt voor nauwkeurige controle van de laterale vicebeweging, het sluiten van de vice, materiaalvoeding en zaagkoprotatie via één geïntegreerd CNC-systeem. Alle instellingen worden beheerd via het 10" HMI touch screen.
Zaagkooi: Uitgevoerd in twee gietmonoblokken met stalen verbinding, uitgerust met grote katrollen (360 mm diameter) en inklapbare zaagbladafdekking. Voorzien van een snelwisselmechanisme voor het zaagblad en hardmetalen geleidingskussens met inserts voor optimale bladuitlijning.
Zaagbladspanning: Hoge spanning van 1750 kgf/cm² minimaliseert trillingen en bladbreuk, wat resulteert in een verbeterde zaagkwaliteit en langere bladlevensduur.
Zaagkoprotatie en hoekinstelling: Wordt geregeld door een motorreductor met inverter en kettingaandrijving, met hydraulische vergrendeling van de ingestelde zaaghoek. Synchronisatie van zaagkoprotatie en vicebeweging wordt automatisch verzorgd.
Mechanische detectie: Automatische detectie van het materiaalstartpunt via mechanisch systeem, snijlengte en einde proces worden bewaakt door microschakelaars en potentiometers, afgestemd op zaaghoek en materiaalbreedte.
Motorische voeder: De 1200 mm geïntegreerde voeder met zelfremmende elektromotor, kogelomloopspindel, inverter en encoder garandeert een nauwkeurige positionering en consistente materiaalvoeding. De voeder glijdt over verchroomde geleiders met zwevend bord voor eenvoudige belasting van krom materiaal.
Precisie: Automatische correctie van zaaglengte via infinitesimale encoder en hoekmeting buiten het machinecentrum zorgen voor een hoge positioneringsnauwkeurigheid en zaagprecisie.

Optionele accessoires:

Industry 4.0 Ready – SAWfactory + RealTime: Software en modem voor remote monitoring, programmaconfiguratie en technische ondersteuning via webapplicatie.
RealTime Kit: Realtime gegevensuitwisseling met MES-systemen via lokaal webservice, alleen in combinatie met Industry 4.0 Ready pakket.
OneLoad Kit: Laad zaagprogramma’s direct vanuit het bedrijfsnetwerk (MES) op de machine, ter optimalisatie van de workflow en vermindering van operatorfouten. Vereist FTP-server binnen het LAN.
Bundelapparaat: Beperkt zagen tot 90° zonder rotatie, met een maximale capaciteit van 350 x 160 mm per stuk en 300 x 160 mm voor bundels. Verwijderbaar voor hoekzagen.
Laserlijn: Voor visuele indicatie van de zaaglijn op het materiaal tijdens het zagen.
Motorische spanenband: Voor efficiënte afvoer van spanen en een schone werkplek, gemonteerd aan de zijkant van de machine.

Optionele rolbanen en laad-/losystemen:

Verbindingsstukken voor roltafels: Nodig om de machine te koppelen aan roltafels aan laad- en loszijde, inclusief koelvloeistofopvangbak voor loszijde.
Vrijlopende roltafels: Modulair systeem met 2 meter lange elementen, voorzien van 7 lagers met diameter 60 mm en stevige ondersteuning.
Verticale rolletjes: Stalen verticaal geplaatste rollen voor materiaalklemmen en -geleiding (max. 2 sets, elk 2 meter).
Automatisch ladingssysteem: Bar loader met tractiekettingen, 5 tot 15 laadstations, voorzien van blokkering, uitlijnrollen en aangedreven kettingen, volledig geïntegreerd met zaagsoftware.
Automatisch losysteem: Diverse opties afhankelijk van materiaalgrootte en klantwens, inclusief kanteltafels, zijduwers en motorisch aangedreven transportbanden, synchroon werkend met voeder en zaagkop.

Voor verdere vragen of advies kunt u altijd contact met ons opnemen. Onze technische specialisten helpen u graag verder om de juiste oplossing voor uw toepassingen te vinden
